제품 상세 정보:
|
| 상품명: | 온수용 내부 스테인리스 스틸 링 플라스틱-스틸 복합 패널 포함 | 재료: | 스틸과 버진 PEX |
|---|---|---|---|
| 용법: | 물 공급 파이프라인 시스템 | 미래: | 내부 스테인리스 스틸 링 |
| 구조: | 내부 스테인리스 링 + 100% Virgin PEX + 용융 아연 도금 강관. | 크기: | DN25-DN400 |
| 색깔: | 내부 플라스틱 파이프용 빨간색 | ||
| 강조하다: | 경량 강철 플라스틱 복합 파이프,강철 플라스틱 복합 파이프 충격 저항,강철 강화 플라스틱 파이프 DN25 |
||
학년:뜨거운 물

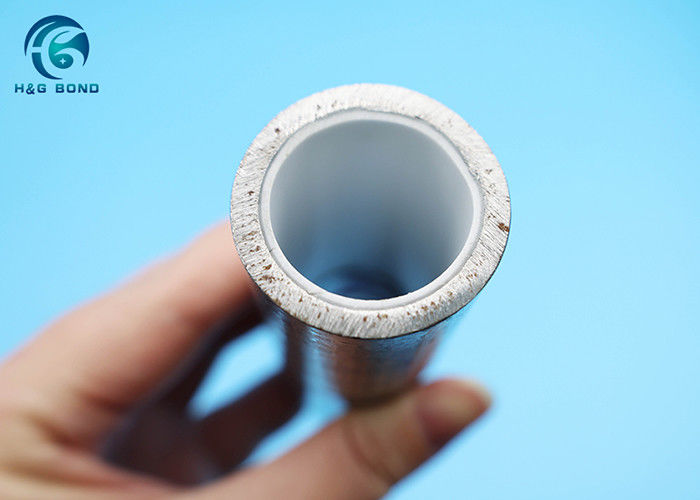

제품:뜨거운 물을 위한 안 스테인리스 반지 플라스틱 강철 합성 패널로
2. 매끄러운 내벽, 작은 마찰 저항 및 스케일링 없음
4. 파이프 피팅과의 연결 방법은 연선, 소켓, 플랜지, 홈, 용접 등 다양한 방법을 채택하여 노동력과 노력을 절약 할 수 있습니다.
5. 배관과 연결되는 부분의 열팽창 계수 차이가 작고 안전하며 신뢰성이 높습니다.
6. 합리적인 가격 대비 성능, 낮은 전체 비용, 동관 및 스테인리스 강관보다 경제적
물리적 특성
| 내경 | 외경 | 강관 두께 | 플라스틱 파이프 두께 | 파이프 길이 | |
| mm | 안에 | mm | mm | mm | mm |
| 15 | 1/2 | 21.3 | 2.8 | 1.5±0.2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1.5±0.2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1.5±0.2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1.5±0.2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1.5±0.2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1.5±0.2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1.5±0.2 | 6000 |
| 80 | 삼 | 88.9 | 4.0 | 2.0±0.2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2.0±0.2 | 6000 |
| 125 | 5 | 139.7 | 4.0 | 2.0±0.2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2.0±0.2 | 6000 |
| 200 | 8 | 219.0 | 6 | 2.5(0,-0.5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3.0±0.5 | 6000 |
| 300 | 12 | 323.9 | 8.0 | 3.0±0.5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3.0±0.5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3.0±0.5 | 6000 |
설명
내부 스테인리스 스틸 링 플라스틱-강철 복합 패널은 PEX 파이프와 용융 아연 도금 강관 및 내부 스테인리스 스틸 링과 결합되어 있습니다.그것은 일정한 압력과 고온 복합 기술에 의해 사용되며 내부 플라스틱 파이프가 좋은 모양을 유지하고 접착제 균열 및 수축 문제가 발생하지 않고 강관을 잘 접착합니다.뜨거운 DIP 아연 도금 강관은 국제 최고의 고주파 새로운 용접 기술을 채택하고 고품질 0 순수 아연 도금으로 아연 도금합니다.플라스틱 파이프는 고품질의 100% 처녀 PE에 의해 사용되며, 이는음식 위생핫멜트 접착 수지는 우수한 접착 강도로 우수한 품질, 고순도이며 강관과 플라스틱 파이프 사이의 접착 강도를 보장합니다.플라스틱 강철 복합 파이프 헤드는 국가 특허 제품인 내부 304 스테인리스 스틸 링으로 고정됩니다.내부 스테인레스 스틸 링은 팽창 및 수축이 발생하는 플라스틱 파이프와 강관 사이의 분리 문제 또는 파이프 헤드에 장시간 영향을 미치는 유수 문제를 완벽하게 해결합니다.혁신적인 기술은 수질을 잘 보호할 수 있으며 동시에 파이프 수명을 크게 연장하고 가격 경쟁을 만듭니다.DN-200~DN400까지의 대형관은 대부분의 타사에서 구현하기 어려운 소형관과 동일한 기술로 사용하고 있습니다.
신청
국내 용수, 식수 및 프로젝트, 기타 관련 분야의 급수관 시스템.
그루브 표준 깊이 너비 및 공차
| 파이프 지름 | 도랑 깊이 | 협곡 폭 | 공통 차이점 |
| 60~150 | 1.9mm~2.3mm | 9mm~9.5mm | ±1mm |
| 200~250 | 2.4mm~2.7mm | 11.4mm~12.4mm | ±1mm |
| 300 | 2.6mm~3.0mm | 11.4mm~12.4mm | ±1mm |
생산 처리:
용융아연도금강관 검사 - 파이프 내부 연마 - PE/PEX 파이프 삽입 - 강관과 PEX 파이프를 합성하기 위한 고압 고온 가열 - 냉각 고정 파이프 헤드 - 내부 스테인레스 스틸 고정 반지-글쓰기-뚜껑고정-포장-보관함.
설치 및 연결 방법
1. 홈 연결
ㅏ.표준 준수 그루브 피팅을 선택하십시오.
비.그루브 파이프 조인트의 작동 압력은 파이프라인의 작동 압력과 일치해야 합니다.
씨.복합 식수 표준의 고무 밀봉 링을 선택하고 온수 파이프는 내열성 고무 밀봉 링을 채택합니다.
2. 스레드 연결
ㅏ.요구 사항을 충족하는 스레드 피팅을 선택하십시오.
비.플라스틱으로 라이닝된 파이프는 밸브와 직접 연결되지 않아야 하며 플라스틱으로 라이닝된 황동의 내부 및 외부 스레드가 있는 특수 전이 파이프 조인트를 사용해야 합니다.
씨.플라스틱 라이닝 파이프는 급수 꼭지와 직접 연결되지 않아야 하며 특수 황동 내부 스레드 파이프 조인트를 사용해야 합니다.
디.플라스틱으로 라이닝된 파이프를 구리 파이프 및 플라스틱 파이프와 연결할 때는 특수 전이 조인트를 사용해야 합니다.
3.플랜지 연결
ㅏ.파이프라인 시스템의 작동 압력이 1.0Mpa보다 크고 2.5Mpa 미만일 때 플랜지 연결을 사용할 수 있습니다.
비.플랜지의 압력 수준은 파이프라인의 작동 압력과 일치합니다.
씨.고무 개스킷은 플랜지 개스킷에 사용됩니다.큰 직경의 개스킷을 접합해야 하는 경우 비스듬한 랩 조인트를 사용해야 하며 플랫 조인트는 사용하지 않아야 합니다.
