제품 상세 정보:
|
| 구조: | 내부 스테인리스 링 + 100% Virgin PEX + 용융 아연 도금 강관. | 크기: | DN25-DN400 |
|---|---|---|---|
| 재료: | 스틸과 버진 PEX | 용법: | 물 공급 파이프라인 시스템 |
| 미래: | 내부 스테인리스 스틸 링 | 상품명: | 온수용 내부 스테인리스 스틸 링 플라스틱-스틸 복합 패널 포함 |
| 색깔: | 내부 플라스틱 파이프용 빨간색 | ||
| 강조하다: | 높은 기계적 강도 강화 플라스틱 파이프,강화 플라스틱 파이프 온수,DN400 강화 플라스틱 파이프 |
||
학년:뜨거운 물

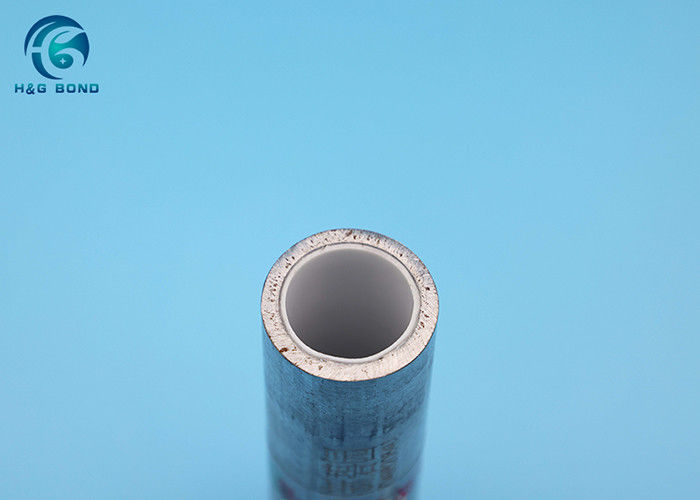

제품:뜨거운 물을 위한 안 스테인리스 반지 플라스틱 강철 합성 패널로
설치 및 연결 방법
1. 홈 연결
ㅏ.표준 준수 그루브 피팅을 선택하십시오.
비.그루브 파이프 조인트의 작동 압력은 파이프라인의 작동 압력과 일치해야 합니다.
씨.복합 식수 표준의 고무 밀봉 링을 선택하고 온수 파이프는 내열성 고무 밀봉 링을 채택합니다.
2. 스레드 연결
ㅏ.요구 사항을 충족하는 스레드 피팅을 선택하십시오.
비.플라스틱으로 라이닝된 파이프는 밸브와 직접 연결되지 않아야 하며 플라스틱으로 라이닝된 황동의 내부 및 외부 스레드가 있는 특수 전이 파이프 조인트를 사용해야 합니다.
씨.플라스틱 라이닝 파이프는 급수 꼭지와 직접 연결되지 않아야 하며 특수 황동 내부 스레드 파이프 조인트를 사용해야 합니다.
디.플라스틱으로 라이닝된 파이프를 구리 파이프 및 플라스틱 파이프와 연결할 때는 특수 전이 조인트를 사용해야 합니다.
3.플랜지 연결
ㅏ.파이프라인 시스템의 작동 압력이 1.0Mpa보다 크고 2.5Mpa 미만일 때 플랜지 연결을 사용할 수 있습니다.
비.플랜지의 압력 수준은 파이프라인의 작동 압력과 일치합니다.
씨.고무 개스킷은 플랜지 개스킷에 사용됩니다.큰 직경의 개스킷을 접합해야 하는 경우 비스듬한 랩 조인트를 사용해야 하며 플랫 조인트는 사용하지 않아야 합니다.
물리적 특성
| 내경 | 외경 | 강관 두께 | 플라스틱 파이프 두께 | 파이프 길이 | |
| mm | 안에 | mm | mm | mm | mm |
| 15 | 1/2 | 21.3 | 2.8 | 1.5±0.2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1.5±0.2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1.5±0.2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1.5±0.2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1.5±0.2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1.5±0.2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1.5±0.2 | 6000 |
| 80 | 삼 | 88.9 | 4.0 | 2.0±0.2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2.0±0.2 | 6000 |
| 125 | 5 | 139.7 | 4.0 | 2.0±0.2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2.0±0.2 | 6000 |
| 200 | 8 | 219.0 | 6 | 2.5(0,-0.5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3.0±0.5 | 6000 |
| 300 | 12 | 323.9 | 8.0 | 3.0±0.5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3.0±0.5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3.0±0.5 | 6000 |
신청
국내 용수, 식수 및 프로젝트, 기타 관련 분야의 급수관 시스템.
장점
1. 높은 기계적 강도.내부 솔리드 링 스틸-플라스틱 복합 파이프는 용융 아연 도금 강관과 동일한 우수한 기계적 강도를 가지고 있습니다.충격, 굽힘 및 압력에 강하고 작동 압력 범위는 1.6Mpa 이하입니다.
2. 부식 방지 및 긴 수명.운반 유체는 플라스틱 층과 접촉하는 경우에만 금속과 효과적으로 격리되며 부식 방지 효과가 우수하여 파이프라인의 수명을 크게 연장하고 정상적인 조건에서 70년 동안 사용할 수 있습니다.
3. 유체 저항이 작습니다.내부 솔리드 링이 있는 강-플라스틱 복합 파이프의 내벽은 매끄럽고 마찰 계수가 작으며 유속이 빠르고 스케일이 축적되지 않으며 유체 저항이 작습니다.
4. 좋은 위생 성능.라이닝된 플라스틱 파이프는 운반된 매체를 오염시키지 않는 식품 등급 플라스틱 브랜드 버진 PEX로 만들어졌으며 내벽은 매끄럽고 스케일과 녹이 없어 수질 및 위생 지표가 가정용 물 전송을 충족하도록 합니다. 및 유통 표준 및 품질은 국제 품질 수준에 도달합니다.
5. 플라스틱과 강관이 잘 배합되어 있습니다.접착력이 강하고 떨어지기 쉽지 않으며 밀봉 성능이 우수하고 핀홀이나 균열이 없어 누출이 없습니다.
6. 플라스틱 층의 성능이 우수합니다.낮은 열전도율, 환경 보호 및 에너지 절약, 우수한 저온 취성 및 작은 팽창 계수.
7. 간단한 설치.전통적인 설치 과정과 강력한 밀봉 에너지 흡수 기능이 있는 일치하는 파이프 피팅을 사용하여 연결이 안정적이고 간단하며 빠릅니다.파이프라인은 유지 보수가 쉽고 유지 보수 비용이 낮습니다.
8. 주요 장비는 자체 개발하여 일반 기업이 흉내낼 수 없는 특성과 전문 기술을 보유하고 있습니다.생산 효율과 생산 능력은 일반 기업의 3-5배입니다.고객이 요구하는 리드타임을 확보할 수 있습니다.
그루브 표준 깊이 너비 및 공차
| 파이프 지름 | 도랑 깊이 | 협곡 폭 | 공통 차이점 |
| 60~150 | 1.9mm~2.3mm | 9mm~9.5mm | ±1mm |
| 200~250 | 2.4mm~2.7mm | 11.4mm~12.4mm | ±1mm |
| 300 | 2.6mm~3.0mm | 11.4mm~12.4mm | ±1mm |
생산 처리:
용융아연도금강관 검사 - 파이프 내부 연마 - PE/PEX 파이프 삽입 - 강관과 PEX 파이프를 합성하기 위한 고압 고온 가열 - 냉각 고정 파이프 헤드 - 내부 스테인레스 스틸 고정 반지-글쓰기-뚜껑고정-포장-보관함.
